Circuit en dérivation : place et nombre de dipôles
- Fiche de cours
- Quiz et exercices
- Vidéos et podcasts
Le fonctionnement d'un dipôle dépend-il de la boucle dans laquelle il est situé ?
Le nombre de dipôles branchés en dérivation influence-t-il le fonctionnement du circuit ?

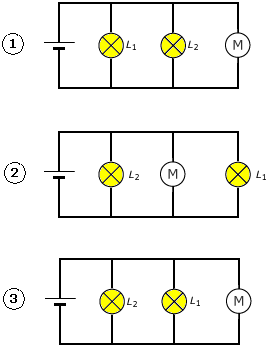

• Expérience
Dans un circuit en dérivation composé d'une
pile, d'une lampe L1, d'une lampe
L2 et d'un moteur, la lampe
L1 est placée successivement
dans les différentes boucles du circuit
(doc. 1).
Doc.1. Schémas des circuits de l'expérience.
• Observations
Quel que soit l'emplacement de la lampe
L1 :
- les lampes gardent le même
éclat ;
- le moteur tourne dans le même sens et à la
même vitesse.
• Conclusion
Quelle que soit la boucle dans laquelle est placé
un récepteur (autre qu'un interrupteur), son
fonctionnement et celui des autres récepteurs
restent les mêmes.

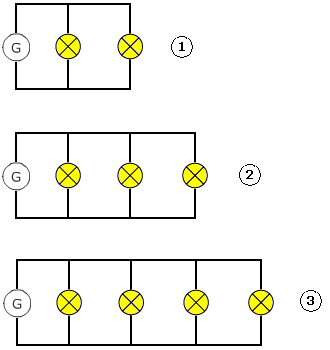

• Expérience
Dans un
circuit en dérivation constitué d'un
générateur et de deux lampes, on ajoute
successivement une troisième lampe, puis une
quatrième (doc. 2).
Doc.2. Schémas des circuits de l'expérience.
• Observation
Les deux lampes présentes dans le circuit 1
conservent le même éclat dans les circuits 2
et 3.
• Conclusion
Dans un circuit en dérivation, le fonctionnement
d'un récepteur reste le même quel que soit
le nombre et la nature des autres récepteurs
branchés en dérivation.
Remarque :
Il s'agit d'une différence essentielle entre les
circuits en série et les circuits en
dérivation :
- en série, plus le nombre de récepteurs
est élevé, plus l'éclat des lampes
du circuit est faible ;
- en dérivation, l'éclat des lampes reste
le même dans le circuit quel que soit le nombre de
récepteurs branchés en
dérivation.
Dans un circuit en dérivation, le fonctionnement d'un récepteur reste le même quel que soit le nombre de dipôles branchés en dérivation.
