Schématisation d'un circuit électrique
- Fiche de cours
- Quiz et exercices
- Vidéos et podcasts
Quels sont ces symboles ?
Comment réalise-t-on un schéma électrique ?
Comment réalise-t-on un montage électrique à partir d'un schéma ?
|
|
|
Doc.1. Principaux dipôles électriques et leurs symboles normalisés. |
|
|
|

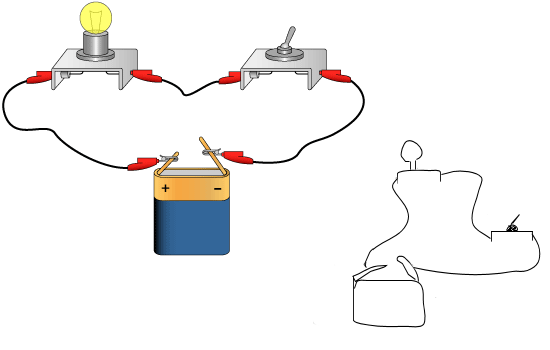

Doc.2. Circuit électrique simple et représentation à main levée. |
Pour réaliser le schéma d’un circuit
électrique simple, il faut respecter
plusieurs étapes.
• On représente toujours un circuit simple
par un rectangle tracé à la
règle : les traits représentent les
fils de connexion (doc. 3) :
|
|
|
Doc.3. Schéma des fils de connexion. |
• On prépare ensuite la place des symboles des éléments : il ne faut pas placer un symbole dans le coin du rectangle (doc. 4) :
|
|
|
Doc.4. Schéma avec la place des symboles normalisés. |
• Puis, on dessine les symboles de chacun des éléments du circuit (doc. 5):
|
|
|
Doc.5. Schéma final. |
|
|
|
Doc.6. Schéma d'un circuit électrique. |
Pour réaliser le montage de ce circuit
(doc. 6), on doit :
• identifier les dipôles du circuit :
- 1 pile ;
- 1 lampe ;
- 1 interrupteur ;
- 1 diode électroluminescente.
• compter le nombre de fils de connexion
nécessaires pour relier les
dipôles : 4 fils de connexion ;
• relier les dipôles entre eux par un fil de
connexion en partant du pôle positif de la pile et
en suivant le schéma (doc. 7) :
|
|
|

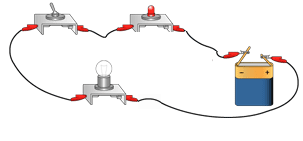

Doc.7. Montage du schéma. |
Pour réaliser un montage à partir d'un schéma, il faut identifier les dipôles puis les relier à l'aide de fils de connexion.
